Logism

Logisim Evolution представляет собой современное, активно развиваемое ответвление оригинального проекта Logisim, разработка которого официально прекращена. В отличие от классического Logisim, Evolution предлагает значительно улучшенную производительность и стабильность, особенно при работе со сложными схемами, благодаря глубокой оптимизации кода. Проект отличается современным пользовательским интерфейсом, включающим поддержку вкладок для нескольких схем и тем оформления (светлая/тёмная).

Logisim Evolution существенно расширяет функциональность, предлагая богатый набор дополнительных компонентов (разнообразные триггеры, АЛУ, расширенные регистры, генераторы слов, улучшенные инструменты рисования) и расширенные возможности анализа схем. При этом он сохраняет высокую совместимость с файлами оригинального Logisim. Будучи активно поддерживаемым сообществом, Logisim Evolution является рекомендуемой заменой устаревшему классическому Logisim для всех задач проектирования цифровых схем.

Совет

Очевидно, что буду рекомендовать устанавливать именно Logisim Evolution и именно из rpm-пакета.

Установка

Скачайте Logism или Logism Evolution. Выбирайте что скачивать в зависимости от вариантов установки.

1. rpm-пакет - только evolution

Устанавливается без перепаковки, как через графику, так и в терминале:

apt-get install ./logisim-evolution-3.9.0-1.x86_64.rpm

2. Flatpak - только evolution

Тут вообще отдельно ничего скачивать не нужно:

flatpak install flathub com.github.reds.LogisimEvolution

3. Чистый jar - оригинал и evolution

Тут уже необходимо всё делать руками.

Установите OpenJDK:

apt-get install java-21-openjdk

Запустите Logism:

java -jar logism-generic-2.7.1.jar

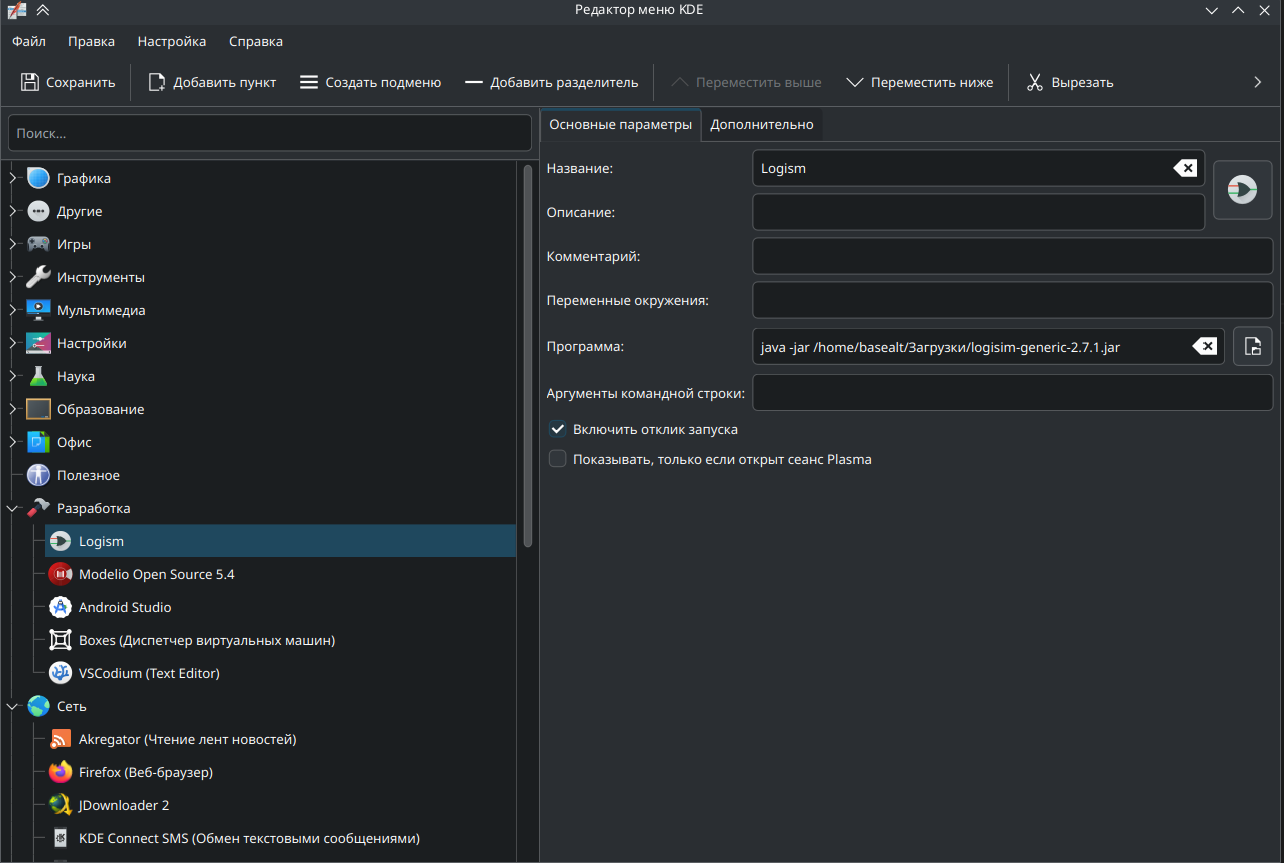

Можно создать пункт в меню (пример для KDE):
